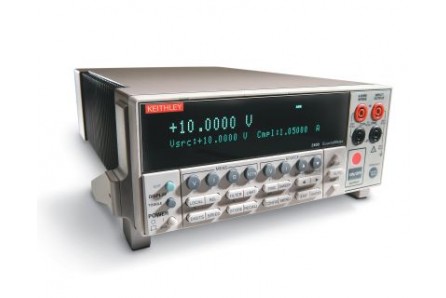

Keithley 2400 - (SMU) źródło mierzące Keithley

Charakterystyka źródeł mierzących SMU firmy Keithley:

• seria 2400 to rodzina urządzeń typu SMU (źródeł mierzących), łączących cechy multimetru oraz specjalizowanego źródła prądowego oraz napięciowego, urządzenie może dostarczać prąd i mierzyć napięcie lub dostarczać napięcie i mierzyć prąd;
• urządzenia mogą pracować w zakresach wielkości pomiarowych:
  - napięcia od 1μV do 1100V,
  - prądu od 1pA do 10A,
  - mocy od 20W do 1000W;
• urządzenia SMU serii 2400 pracują w trybie czterokwadrantowym, mogą być programowalnym zasilaczem dostarczającym energię od obwodu , bądź też  programowalnym obciążeniem dla mierzonego obwodu;
• podstawowa dokładność miernika wynosi 0.012% przy rozdzielczości 5 1/2 cyfry;
• SMU 2400 posiada funkcję "contact check" sprawdzającą jakość połączeń urządzenia do mierzonego obwodu, zapewniającą poprawność pomiarów;
• dodatkowo możliwość pomiarów metodą 6 - przewodową umożliwia dokładne pomiary rezystancji;
• dostępne interfejsy w urządzeniu: GPIB, RS-232 oraz łącze wyzwalacza pomiarów (Trigger).

Zastosowanie:

• pomiary charakterystyk i właściwości czwórników,
• sporządzanie charakterystyk I-V elementów półprzewodnikowych,
• testowanie elementów pasywnych i aktywnych,
• testy LIV, IDDQ, I-V.
