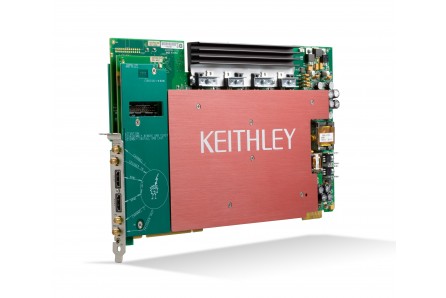

Keithley Moduł 4225-PMU (Pulse Measure Unit) dla 4200-SCS

Moduł impulsowy 4225-PMU (Pulse Measure Unit) dla systemu 4200-SCS firmy Keithley.

Opcja 4225-PMU jest wprowadzonym przez firmę Keithley uzupełnieniem do systemu 4200-SCS (Semiconductor Characterization System), poszerzającą możliwości systemu o dokonywanie pomiarów impulsowych.

Wraz z opcjami pomiarowymi wzbogacone zostało oprogramowanie uzupełniające system w biblioteki używane przy w tych pomiarach.

Dodatkowo opcja 4225-PMU charakteryzuje się:

• dostępnością źródłą napięcia z programowaną podstawą czasu w krokach od 60ns do 10ns,
• równoczesnym pomiarem prądu i napięcia oraz akwizycją danych pomiarowych z prędkością to 200 megapróbek/sek (MS/s),
• możliwość wyboru spośród dwóch zakresów źródeł napięcia (±10 V lub ±40 V) i czterech zakresów pomiaru prądu (800 mA, 200 mA, 10 mA, 100 µA),
• tym, że każdy moduł dostarcza zintegrowane dwukanałowe źródło do prowadzenia jednocześnie impulsowego zasilania i pomiaru I-V (w jednym systemie jest możliwość umieszczenia 4 modułów i zsynchronizowania pomiarów przy dostępnych 8 kanałach).

Opcjonalny moduł 4225-RPM (Remote Amplifier) rozszerza zakresy pomiarowe prądu  (10 mA, 1 mA, 100 µA, 10 µA, 1 µA,100 nA) oraz umożliwia przełączanie zasilana i pomiarów  pomiędzy modelami 4225-PMU, 4210-CVU, 4200-SMU i 4210-SMU.
