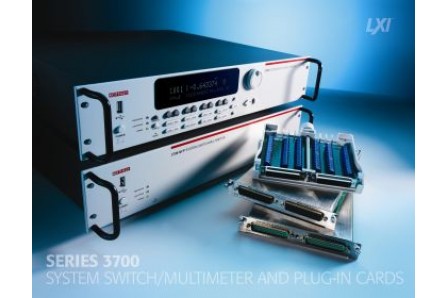

Keithley 3706 - system akwizycji danych z multimetrem

Charakterystyka systemu akwizycji danych 3700 firmy Keithley:

• urządzenie akwizycji danych z modułami kart oraz (w opcji) multimetrem cyfrowym o rozdzielczości 7 1/2 cyfry,
• zakresy pomiarowe wielkości elektrycznych:
  - pomiar napięcia DC od 10 nV do 300 V,
  - pomiar napięcia AC od 100 NV do 300 V,
  - pomiar prądu DC od 1 pA do 3 A,
  - pomiar prądu AC  od 1 nA do 3 A,
  - pomiar rezystancji dwuprzewodową oraz czteroprzewodową metodą,
  - pomiar temperatury za pomocą termoelementów oraz czujników rezystancyjnych (RTD),
  - pomiar częstotliwości i okresu,
  - pomiar ciągłości obwodów.
• urządzenia posiada 6 kieszeni współpracujących z kartami, rozszerzającymi możliwości systemu pomiarowego,
• karty umożliwiają zbieranie danych z 576 kanałów (przy pomiarach dwuprzewodowych),
• urządzenia wyposażone są w następujące interfejsy: GPIB, RS-232, Ethernet oraz USB, dodatkowo urządzenie umożliwia korzystanie z funkcji TSP,
• urządzenia posiada wieloprocesorową architekturę, zoptymalizowaną pod względem przepustowości podczas skanowania kanałów,
• do 14000 odczytów do pamięci we współpracy z wbudowanym multimetrem cyfrowym,
• wbudowany interfejs przeglądarki internetowej, wykorzystywany do zmiany ustawień, obsługi i kontroli podstawowych funkcji.

Zastosowanie:

• w produkcji i testowaniu elementów i urządzeń elektronicznych,
• monitorowanie i kontrola procesów,
• tworzenie charakterystyk komponentów i urządzeń,
• pomiary wielokanałowe.
